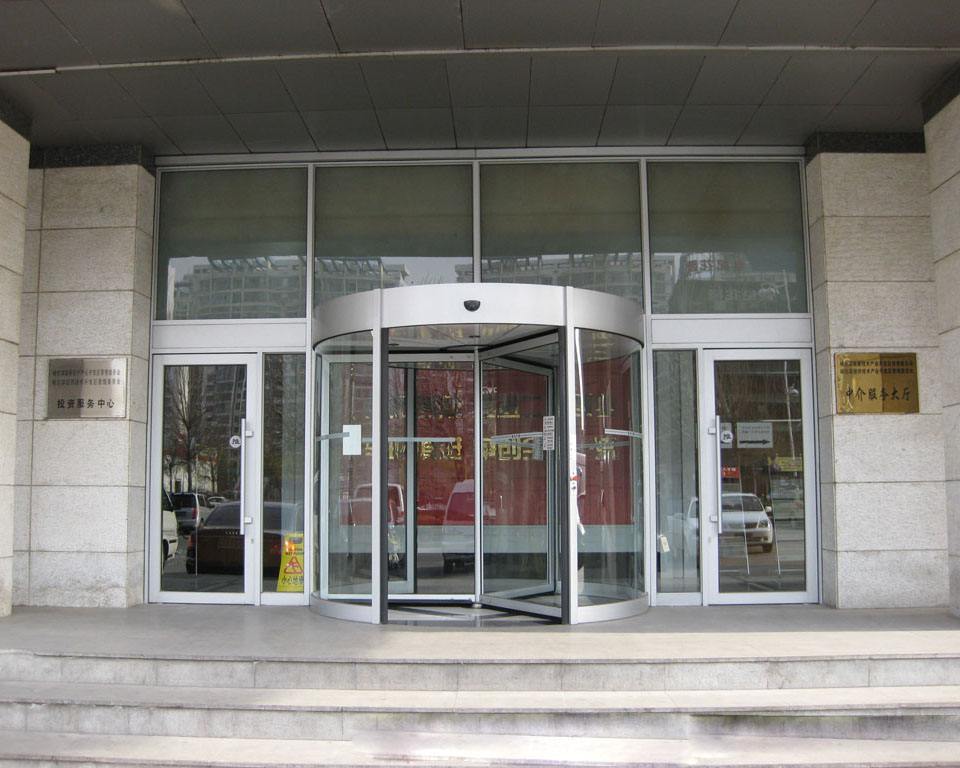

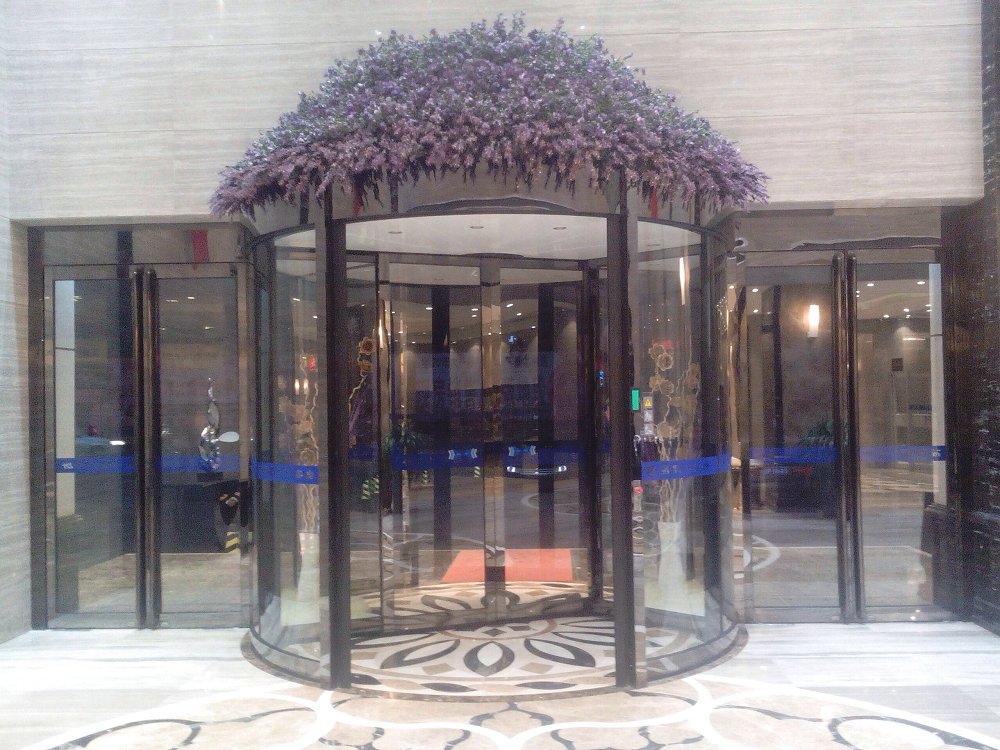

两翼旋转门产品展示
恒博两翼 自动 旋转门采用最时尚、最前端的设计、不仅有宽敞豁达的行走空间、豪华气派的外型设计、坚固耐用的布局，而且是自动旋转门与自动平移门的完美结合，良好的封闭性能
- 时间: 2017-06-23 22:29
- 栏目: 两翼旋转门
- 作者: 恒博自动门
旋转门简介
恒博两翼旋转门采用最时尚、最前端的设计、不仅有宽敞豁达的行走空间、豪华气派的外型设计、坚固耐用的布局，而且是自动旋转门与自动平移门的完美结合，良好的封闭性能使用户节省大量的能源。根据不同的季节和不同的场合，用户可以通过钥匙开关选择所需功能。特殊的平移门设计，极大的方便了大型物件、大流量行人的同时通行。
一、总体结构
两翼全自动旋转门由固定外框和旋转内圆弧两大部分组成，各结构框架均为专用铝型材。固定外框由立柱、上下圆弧架及防尘板组成，用来支撑旋转内圆弧。旋转内圆弧由门体、门中自动平移门、展箱、天花板及驱动机构组成，靠主动轮、被动轮、辅轮三组滚轮悬挂于固定外框的圆弧壁内。当电机驱动主动轮时，被动轮和辅轮同步行走在外圆弧壁内的导轨上，带动内圆弧在固定外框内旋转。弧型展箱壁安装密封毛条，与外圆弧紧接，自动门扇及展箱的顶部和底部亦安装毛条，结构为密封防风的门体。
二、工作方式
自动旋转方式：当安装在华盖前方的动作传感应器检测到移动物体旋转门 开始运转，感应器在最后一次检测到移动物体，旋转360°后完全停止并恢复开始状态。
自动平移门运行方式：门扇被锁定在两侧展箱正对弧形的位置，当传感应器检测到移动物体后，中间平移门自动开启，方便大件物品多流量瞬间通过。

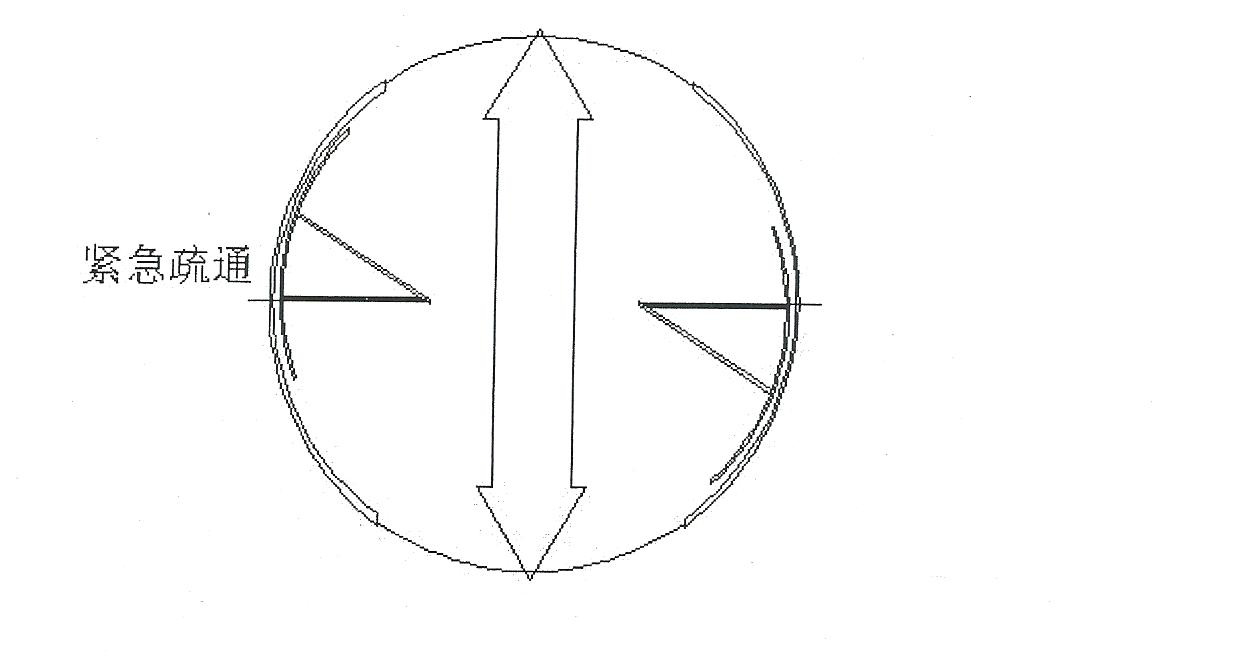

紧急开启方式：当旋转门主控制中心接到大厦消防中控室紧急联运信号后，旋转门将转至其零度起始位置，随后中间的平移门进入完全开启的状态，天花灯保持亮着，当紧急信号解除，旋转门自动恢复正常。
标准配置
采用智能化液晶显示屏
国际一流的主控制器及驱动设备
高强度的整体铝型材
钢化、夹胶、特种玻璃等美观耐用
放射状的天花板与整樘门保持和谐统一
国际领先的内藏式天花顶灯
绚丽多彩的门体表面处理：不锈钢、铜饰、氟碳喷涂、阳极氧化等
宽敞的开放门面和高格调的设计，营造出高端、奢华的气氛
自动旋转门在通电后可隔断室内外气流，起到节能、防风沙、降低噪音等作用
用户可根据不同季节、不同场合选择自动旋转门的运行模式
规格尺寸

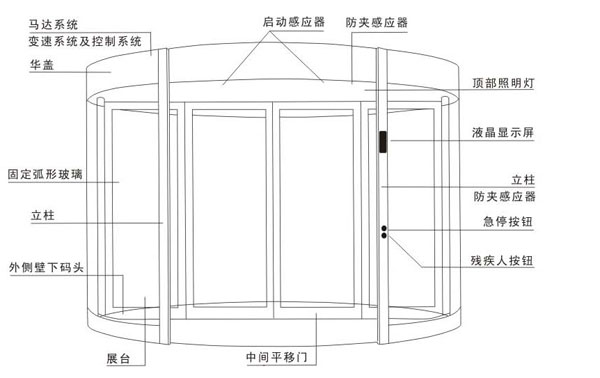

结构剖析
电气传动控制系统
A、交流AC220V 50Hz, 0.25KW(德国伦茨)驱动马达，陪过热保护以及测速反馈装置
额定电流： < 12A
额定转速： 1380rad/min
减速比： 1：60:6
B、中央电脑控制单元
松下电脑可编程序控制器PLC
电压： AC220V
输出： 24V
1/0 : 14
C、自动控制系统
启动感应器探测到行人后输出信号给PLC，根据程序判断及运算，发出指令给AC MOTOR，旋转门开始旋转（速度可调）。
如果安全保障功能之一动作或急停动作，则PLC发出信号输出该MOTOR电机减速或停转。
D、红外启动感应探测器
内藏式、明装式（可选）安装于出入口顶棚下沿内侧（内藏式）。
E、残疾人慢速（经济转速）及急停功能当按动残疾人慢速按钮后，转门速度立刻由标准正常转速降至慢速，并开始延时。延时过后，如有行人继续行走，转速恢复正常；当按动急停按钮，则转门立刻停止转动。
F、旋转门三种自动停止定位方式
1、正常水平轴方向停止
2、正常斜线方向停止
门扇停在开的位置，红外探头探测到有人通过时门即开始旋转。
3、正常轴垂直方向停止
门扇旋转至关闭位置，装上电子机械锁，此时在吗进入防盗、防风状态。
电气安全防护功能
自动旋转门的安全性能是旋转门设备最重要的控制指标之一，其安全程度高低直接涉及到行人在通行过程中的人身安全。为最大程度地保护行人或物体在通行过程中不受到伤害，产品必须构建严格的安全保障体系，以避免设备的危险区域或部位对行人可能构成的伤害。
旋转门设备配置多套红外传感器、电子对射光线 、挤压式接触传
感器。分别安装在旋转门的不同部位，以防止在正常使用条件下对行人形成挤压、碰撞等伤害。
（1）缓行与停止功能
两翼旋转门中，为防止旋转门运行过程中推挤行人，在旋转门门扉前设置两道安全光线。第一道光线为减速光线，距地面高度800mm，当行人靠近并遮断第一条光线时，自动旋转门将减速运行。第二道光线为停止光线，距地面80mm，当行人靠近并遮断第二条光线时，自动旋转门停止运行。
（2）区域防夹功能
为防止转门的旋转扇立框在运行中碰撞行人，在转门华
盖顶部安装了红外安全传感器，形成由顶部向下发射的漫反
射检测光束。当行人或物体进入检测区域后，旋转门立即停
止运转。旋转门的检测光束距旋转扇立框120mm，光束高度
为距顶部向下200mm至3500mm的范围内可调。
（3）安全停止功能
在HB-001型自动旋转门出入口的右侧固定立柱及左侧
旋转弧扉的立框内装有缓冲胶条，缓冲胶条内装有挤压接触
型传感器。当胶条受到挤压时，旋转门接受到挤压信号后会
立即停止运转。
运行模式
旋转门功能：
两翼自动门旋转门的设计最大限度的隔断了室内外空交换，
极度的降低了由于能源损耗。
平滑门功能：
在气候宜人的日子，在人流集中的时段，在大型货物通过的
时候，采用平滑门，轻松实现人流量最大限度的通行量。
恒博两翼旋转门采用最时尚、最前端的设计、不仅有宽敞豁达的行走空间、豪华气派的外型设计、坚固耐用的布局，而且是自动旋转门与自动平移门的完美结合，良好的封闭性能使用户节省大量的能源。根据不同的季节和不同的场合，用户可以通过钥匙开关选择所需功能。特殊的平移门设计，极大的方便了大型物件、大流量行人的同时通行。
一、总体结构
两翼全自动旋转门由固定外框和旋转内圆弧两大部分组成，各结构框架均为专用铝型材。固定外框由立柱、上下圆弧架及防尘板组成，用来支撑旋转内圆弧。旋转内圆弧由门体、门中自动平移门、展箱、天花板及驱动机构组成，靠主动轮、被动轮、辅轮三组滚轮悬挂于固定外框的圆弧壁内。当电机驱动主动轮时，被动轮和辅轮同步行走在外圆弧壁内的导轨上，带动内圆弧在固定外框内旋转。弧型展箱壁安装密封毛条，与外圆弧紧接，自动门扇及展箱的顶部和底部亦安装毛条，结构为密封防风的门体。
二、工作方式
自动旋转方式：当安装在华盖前方的动作传感应器检测到移动物体旋转门 开始运转，感应器在最后一次检测到移动物体，旋转360°后完全停止并恢复开始状态。
自动平移门运行方式：门扇被锁定在两侧展箱正对弧形的位置，当传感应器检测到移动物体后，中间平移门自动开启，方便大件物品多流量瞬间通过。
紧急开启方式：当旋转门主控制中心接到大厦消防中控室紧急联运信号后，旋转门将转至其零度起始位置，随后中间的平移门进入完全开启的状态，天花灯保持亮着，当紧急信号解除，旋转门自动恢复正常。
标准配置
采用智能化液晶显示屏
国际一流的主控制器及驱动设备
高强度的整体铝型材
钢化、夹胶、特种玻璃等美观耐用
放射状的天花板与整樘门保持和谐统一
国际领先的内藏式天花顶灯
绚丽多彩的门体表面处理：不锈钢、铜饰、氟碳喷涂、阳极氧化等
宽敞的开放门面和高格调的设计，营造出高端、奢华的气氛
自动旋转门在通电后可隔断室内外气流，起到节能、防风沙、降低噪音等作用
用户可根据不同季节、不同场合选择自动旋转门的运行模式
规格尺寸
|
型 号 |
HB-001-32 | HB-001-36 | HB-001-42 | HB-001-48 |
| 内径 | 3200mm | 3600mm | 4200mm | 4800mm |
| 外径 | 3390mm | 3790mm | 4390mm | 4990mm |
| 总高度 | 2700mm | 2700mm | 2700mm | 2700mm |
| 冒头高 | 300mm | 300mm | 300mm | 300mm |
| 门扉高 | 2400mm | 2400mm | 2400mm | 2400mm |
| 入口宽度 | 1631mm | 1831mm | 2131mm | 2431mm |
| 平移门开口宽度 | 1620mm | 1820mm | 2120mm | 2420mm |

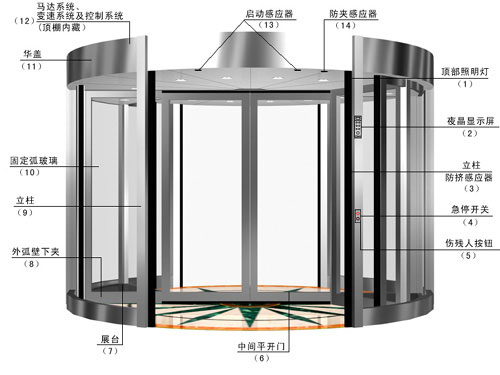

结构剖析

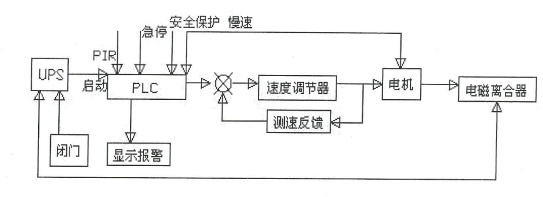

电气传动控制系统
A、交流AC220V 50Hz, 0.25KW(德国伦茨)驱动马达，陪过热保护以及测速反馈装置
额定电流： < 12A
额定转速： 1380rad/min
减速比： 1：60:6
B、中央电脑控制单元
松下电脑可编程序控制器PLC
电压： AC220V
输出： 24V
1/0 : 14
C、自动控制系统
启动感应器探测到行人后输出信号给PLC，根据程序判断及运算，发出指令给AC MOTOR，旋转门开始旋转（速度可调）。
如果安全保障功能之一动作或急停动作，则PLC发出信号输出该MOTOR电机减速或停转。
D、红外启动感应探测器
内藏式、明装式（可选）安装于出入口顶棚下沿内侧（内藏式）。
E、残疾人慢速（经济转速）及急停功能当按动残疾人慢速按钮后，转门速度立刻由标准正常转速降至慢速，并开始延时。延时过后，如有行人继续行走，转速恢复正常；当按动急停按钮，则转门立刻停止转动。

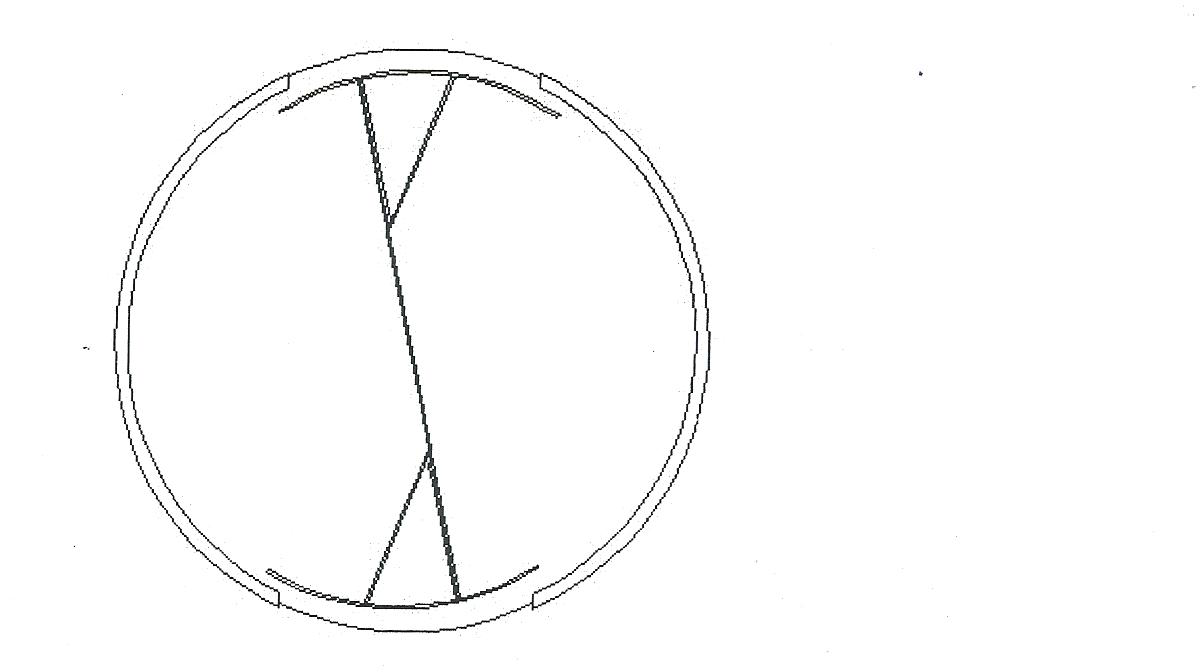

F、旋转门三种自动停止定位方式
1、正常水平轴方向停止
2、正常斜线方向停止 门扇停在开的位置，红外探头探测到有人通过时门即开始旋转。
3、正常轴垂直方向停止
门扇旋转至关闭位置，装上电子机械锁，此时在吗进入防盗、防风状态。
电气安全防护功能
自动旋转门的安全性能是旋转门设备最重要的控制指标之一，其安全程度高低直接涉及到行人在通行过程中的人身安全。为最大程度地保护行人或物体在通行过程中不受到伤害，产品必须构建严格的安全保障体系，以避免设备的危险区域或部位对行人可能构成的伤害。
旋转门设备配置多套红外传感器、电子对射光线 、挤压式接触传
感器。分别安装在旋转门的不同部位，以防止在正常使用条件下对行人形成挤压、碰撞等伤害。
（1）缓行与停止功能
两翼旋转门中，为防止旋转门运行过程中推挤行人，在旋转门门扉前设置两道安全光线。第一道光线为减速光线，距地面高度800mm，当行人靠近并遮断第一条光线时，自动旋转门将减速运行。第二道光线为停止光线，距地面80mm，当行人靠近并遮断第二条光线时，自动旋转门停止运行。
（2）区域防夹功能
为防止转门的旋转扇立框在运行中碰撞行人，在转门华
盖顶部安装了红外安全传感器，形成由顶部向下发射的漫反
射检测光束。当行人或物体进入检测区域后，旋转门立即停
止运转。旋转门的检测光束距旋转扇立框120mm，光束高度
为距顶部向下200mm至3500mm的范围内可调。
（3）安全停止功能
在HB-001型自动旋转门出入口的右侧固定立柱及左侧
旋转弧扉的立框内装有缓冲胶条，缓冲胶条内装有挤压接触
型传感器。当胶条受到挤压时，旋转门接受到挤压信号后会
立即停止运转。

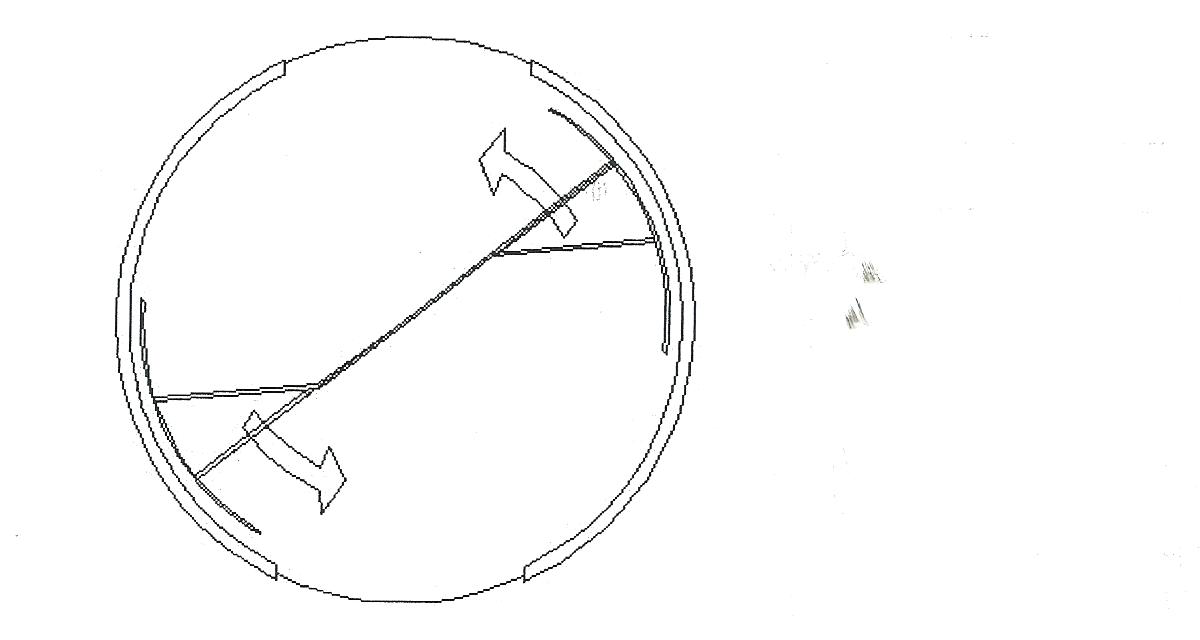

运行模式
旋转门功能：两翼自动门旋转门的设计最大限度的隔断了室内外空交换，
极度的降低了由于能源损耗。
平滑门功能：在气候宜人的日子，在人流集中的时段，在大型货物通过的
时候，采用平滑门，轻松实现人流量最大限度的通行量。
